Annotationen

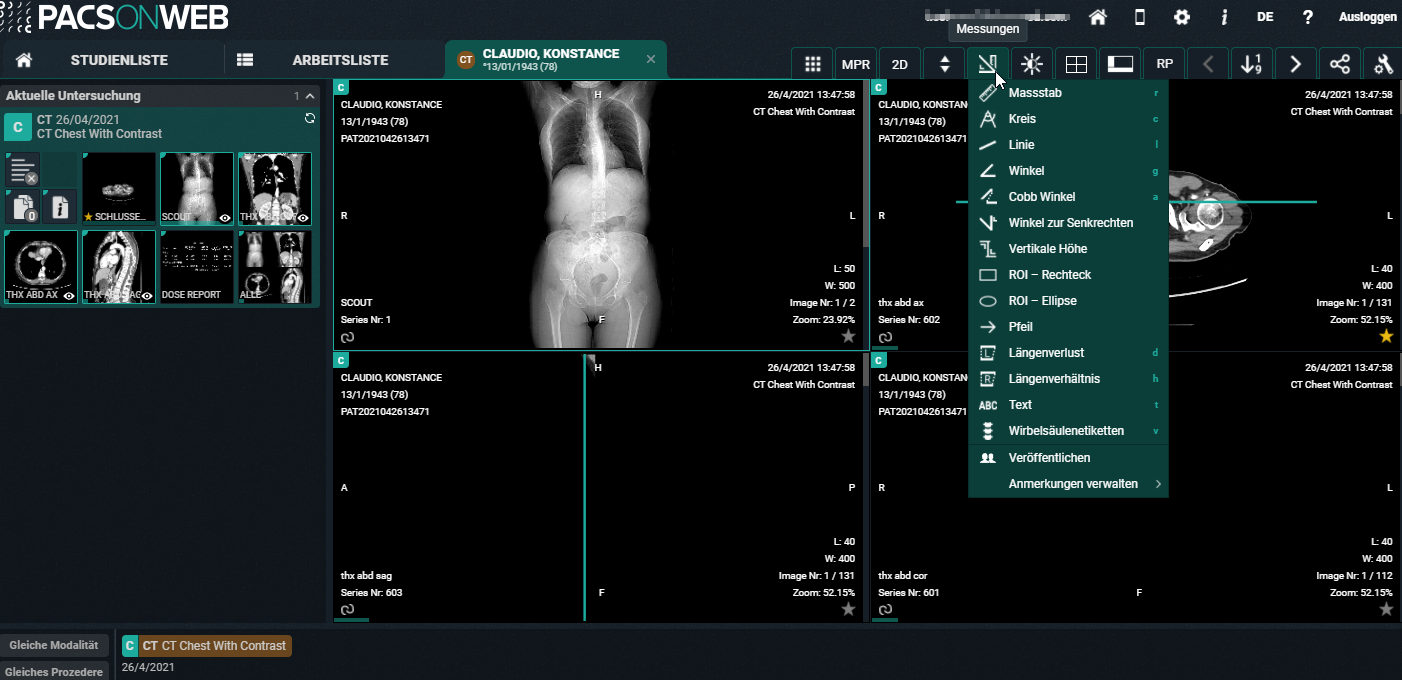

Wenn Sie auf Annotationen klicken, wird ein zweites Menü angezeigt, in dem Sie eine Reihe von Messungen durchführen können.
Symbol | Messung | Beschreibung | ||||
|---|---|---|---|---|---|---|
 | Lineal | Längenmessung: Messung zwischen zwei Punkten.
| ||||
 | Kreis | Kreis mit Anzeige des Mittelpunkts und Messung des Radius. | ||||
 | Linie | Die Zeile zwischen zwei Punkten.
| ||||
 | Winkel | Winkel: Dreipunkt-Winkelmessung: der Winkel, der durch Auswahl von drei Punkten definiert wird. | ||||
 | Cobb Winkel | Der Winkel, der durch das Ziehen von zwei Geraden definiert ist. | ||||
 | Winkel zur Senkrechten | Der Winkel, der durch das Ziehen von zwei Geraden definiert ist. Senkrechte, die eine Ecke mit der Tangente der Figur bildet, auf der sie ansetzt.Vertikale Höhe: | ||||
 | Vertikale Höhe | Senkrechte zwischen zwei Punkten. | ||||
 | ROI-Rechteck | Dichtemessung für einen rechteckigen Bereich. Angezeigte Werte sind: A: Gesamtfläche; Dens: A: Gesamtfläche; Dichte: Mittelwert für die Fläche; Min: Mindestwert innerhalb der Fläche; Max: Höchstwert innerhalb der Fläche;  : Standardabweichung. | ||||
 | ROI-Ellipse | Maximalwert innerhalb der Fläche.Dichtemessung für einen ovalen Bereich. A: Gesamtfläche; Dens: A: Gesamtfläche; Dichte: Mittelwert für die Fläche; Min: Mindestwert innerhalb der Fläche; Max: Höchstwert innerhalb der Fläche; : Standardabweichung. | ||||
 | ROI-Polygon | Dichtemessung für eine Freihand-Annotation. A: Gesamtfläche; Dens: A: Gesamtfläche; Dichte: Mittelwert für die Fläche; Min: Mindestwert innerhalb der Fläche; Max: Höchstwert innerhalb der Fläche; : Standardabweichung. | ||||
 | Pfeil | Pfeil mit Textkasten zum Hinzufügen von Text | ||||
 | Längenverlust | Messen Sie den Längenunterschied zwischen 2 Zeilen. | ||||
 | Längenverhältnis | Messen Sie das Längenverhältnis von 2 Zeilen. | ||||
 | Text | Text, der als Annotation zu Bildern hinzugefügt werden kann | ||||
 | Wirbelsäulenkennzeichnungen | Platzieren der Wirbelsäulenkennzeichnungen auf den Wirbeln.
| ||||
 | Veröffentlichen | Machen Sie Ihre Annotationen für alle Benutzer sichtbar, die Zugang zu der Studie haben. | ||||
 | Annotationen verwalten | Verwalten Sie die im Bild angezeigten Annotationen. | ||||
 | Meine Annotationen | Legen Sie fest, ob Ihre grün markierten persönlichen Annotationen angezeigt werden oder nicht. | ||||
 | Annotationen des Radiologen | Legen Sie fest, ob die weiß markierten Annotationen, die Befundersteller gemacht und veröffentlicht haben oder die durch DICOM übermittelt wurden, angezeigt werden oder nicht. | ||||
 | Andere Annotationen | Legen Sie fest, ob die gelb markierten Annotationen, die von anderen Benutzern gemacht und veröffentlicht wurden, angezeigt werden oder nicht. | ||||
 | Alle anzeigen | Alle obigen Annotationen anzeigen. | ||||
 | Alle verbergen | Alle obigen Annotationen verbergen. | ||||
 | Löschen | Löschen Sie die von Ihnen ausgewählten Annotationen. (Nur für Ihre eigenen Annotationen) | ||||
| Alles löschen | Alle eigenen Annotationen löschen. | ||||
Anmerkung | |
 | Administratoren Administratoren einer Radiologieabteilung können Annotationen löschen, indem sie die betreffende Annotationen auswählen und auf die Schaltfläche Löschen klicken. |
Tastenkombinationen
Tipp | |
 | Sie können folgende Tastenkombinationen verwenden: |
Längenmessung | R + Linke Maustaste halten |
Kreis | C (Tastatur) + linke Maustaste halten |
Linie | L (Tastatur) + linke Maustaste halten |
Winkelmessung | G + Linke Maustaste halten |
Cobb-Winkelmessung | A + Linke Maustaste halten |
Text | T + Linke Maustaste halten |
Wirbelsäulenkennzeichnungen | V (Tastatur) + linke Maustaste halten |
ROI - Ellipse | E(Tastatur) + linke Maustaste halten |
Längenverlust | D + Linke Maustaste halten |
Längenverhältnis | H + Linke Maustaste halten |
Alle Annotationen zeigen | STRG + A (Tastatur) |
Alle Annotationen verbergen | STRG + A (Tastatur) |
Annotation löschen | Annotation auswählen + Schaltfläche „Löschen“ |
Touchereignisse auf Mobilgeräten
Unabhängig von dem ausgewählten Bildsteuerungs- oder Bildbearbeitungstool kann das Bild gezogen, vergrößert oder verkleinert werden:
• Zoomen: Zum Vergrößern oder Verkleinern ziehen Sie ein Bild auf oder zu
• Schwenken: Legen Sie zwei Finger auf das Bild und bewegen Sie sie gleichzeitig, um das Bild zu ziehen
Alle Bildfunktions- und Bildbearbeitungstools können verwendet werden, wenn sie durch Berühren des Bildschirms mit einem Finger aktiviert werden. Z. B.: Verwenden Sie das Scrolltool, indem Sie mit einem Finger am Bild auf und ab gleiten
Einschränkung | |
 | Hinweis: Die folgenden Funktionen können auf Geräten mit dem Betriebssystem iOS12 nicht verwendet werden: • Auswahl zoomen • Stufenloses zoomen • Verkleinern Sie können stattdessen auf-/zuziehen, wie oben beschrieben verwenden. • Verschieben • Dichte-Messung • Spacial Locator • Fensterung Sie können Voreinstellungen verwenden. • Hinzufügen und Ändern von Annotationen |
Messgenauigkeit
ACHTUNG | |
 | Die DeepUnity PACSonWEB-Messfunktionen beinhalten Längenmessungen, Winkelmessungen und Dichtemessungen auf Grundlage der Informationen, die von der ursprünglichen Modalität angeliefert werden. • Längenmessungen werden in Millimetern (mm) angegeben. • Winkelmessungen werden in Grad (°) angegeben. • Dichtemessungen werden in der Einheit angegeben, die die Modalität bereitstellt: Hounsfield Unit (HU), Optische Dichte (OD) oder UnSpecifiziert (US). • Aus diesem Grund verlässt sich DeepUnity PACSonWEB bezüglich der Genauigkeit der Messungen in der DeepUnity PACSonWEB-Umgebung auf die Genauigkeit der Informationen, die von der entsprechenden Modalität zur Verfügung gestellt werden. Wenn bei einer Messung das Ergebnis "N/A" erscheint, bedeutet dies, dass die originalen DICOM-Bilder nicht die erforderlichen Informationen beinhalten, um eine quantitative Messung durchzuführen. |

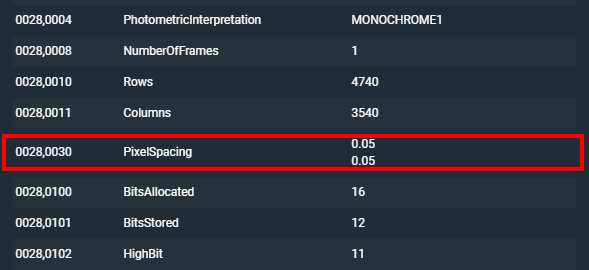

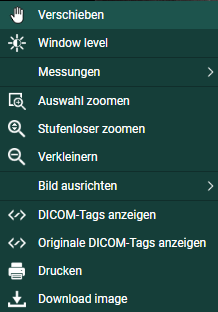

Die Genauigkeit der Modalität wird über den Parameter PixelSpacing bestimmt. Dieser ist einsehbar, wenn Sie mit der rechten Maustaste klicken und DICOM-Tags anzeigen auswählen.
PixelSpacing
Die Auflösung (x, y) wird in DICOM Tag PixelSpacing (0028,0030) in mm angezeigt.
Der resultierende Wert einer Messung in DeepUnity PACSonWEB wird aufgrund der Berechnungen, die mit den von der Modalität bereitgestellten Daten durchgeführt werden, immer mit zwei Dezimalstellen angezeigt.
Eine maximale Abweichung bei einer durchgeführten Messung von
muss jedoch berücksichtigt werden.
muss jedoch berücksichtigt werden.Die Genauigkeit der einzelnen Messungen wird bis auf 0,01 für Längenmessungen und 1° für Winkelmessungen validiert.
Wird zum Vergleich eine Messung in einem anderen DICOM-Viewer der CE-Klasse IIa durchgeführt, so ist zu berücksichtigen, dass die Messgenauigkeit durch die Koordinaten des Anfangs- und Endpunkts der Linie beeinflusst wird. DeepUnity PACSonWEB erlaubt nur das Setzen von Messpunkten an Pixel-Übergängen. Falls der für den Vergleich verwendete DICOM-Viewer die Auswahl eines beliebigen Punktes zur Durchführung einer Messung erlaubt, kann wiederum eine maximale Abweichung von auftreten.
auftreten.Neben der Messgenauigkeit muss bei einer Vergleichsmessung ein Rundungsfaktor von 0,05mm berücksichtigt werden, da nicht garantiert werden kann, dass bei den Messungen in den beiden Viewern genau dieselben Pixel der Abbildung ausgewählt werden.
Wenn eine Messung in einem externen PACS-System durchgeführt und anschließend in DeepUnity PACSonWEB importiert wird, kann das Ergebnis der importierten Messung bei der Darstellung in DeepUnity PACSonWEB geringfügig abweichen. Da die Koordinaten der Messpunkte von den Punkten in DeepUnity PACSonWEB abweichen können, kann auch der resultierende Wert abweichen.
