Verfügbare Ansichten

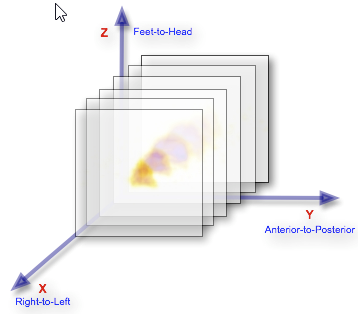

Die Achsen für MPR werden wie folgt betrachtet:
• X-Achse = von rechts nach links (R nach L)
• Y-Achse = anterior nach posterior (A nach P)
• Z-Achse = Füße zum Kopf (F nach H)
Bei der Aktivierung von MPR für eine Bildserie stehen folgende Ansichten zur Verfügung:
• Axial: Schichten senkrecht zur Z-Achse
• Sagittal: Schichten senkrecht zur X-Achse
• Koronal: Schichten senkrecht zur Y-Achse

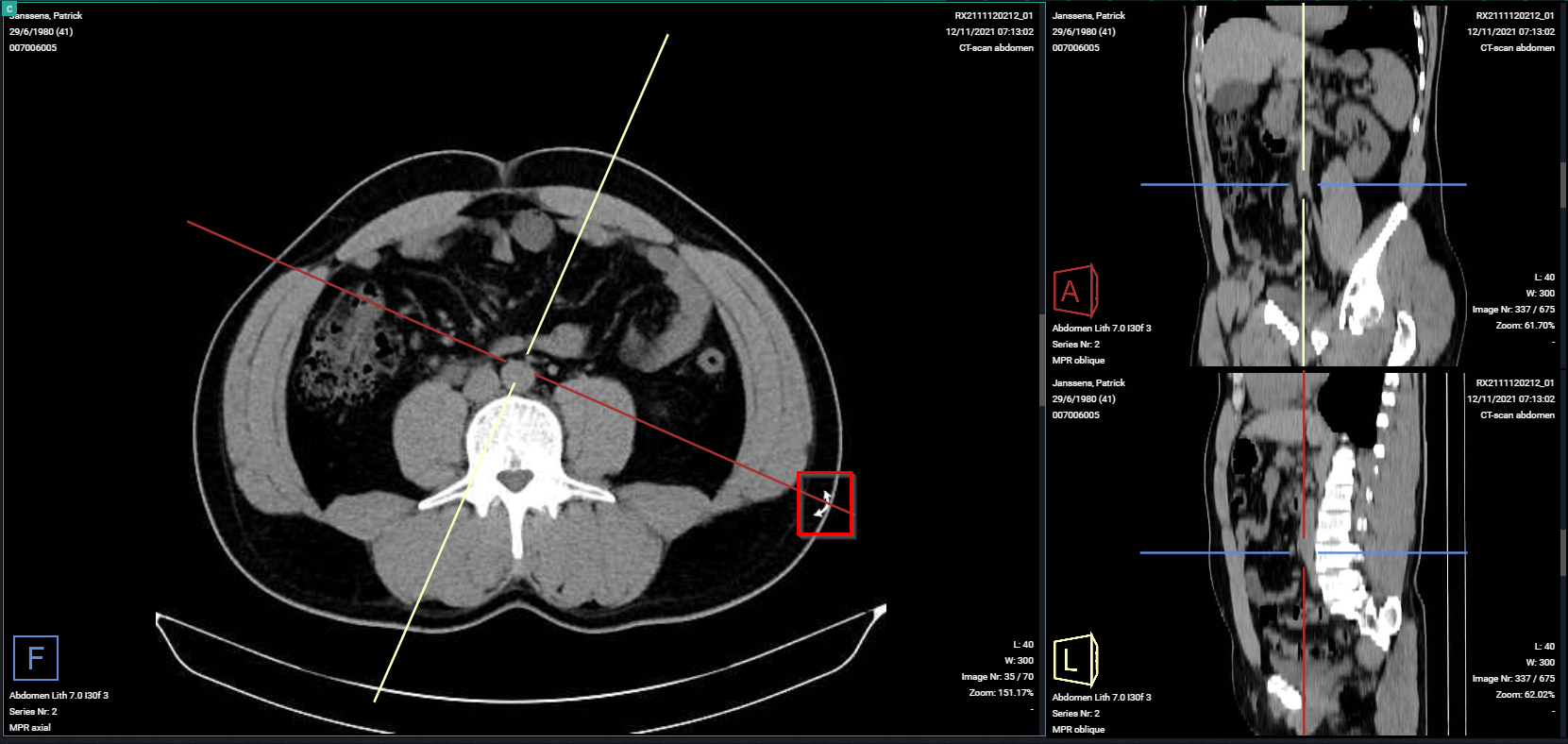

• Drei Ebenen: Übersicht dieser 3 Ansichten
Wenn MPR aktiviert ist und keine bestimmte Ansicht (axial, sagittal, koronal) ausgewählt ist, wird die Drei-Ebenen-Ansicht angezeigt.
Jede Bezugslinie kann gedreht werden.
Fahren Sie dazu über eine Bezugslinie und ziehen Sie, während das Drehen-Symbol angezeigt wird.
Standardmäßig liegen die Bezugslinien in einem 90°-Winkel zueinander. Wenn Sie die Strg-Taste gedrückt halten, können die Bezugslinien unabhängig voneinander gedreht werden.
In jedem Quadranten befindet sich in der linken unteren Ecke ein Hinweis, der Folgendes angibt:
• Die Ausrichtung des Volumens mit Indikatoren R, L, A, P, H, F (siehe Beschreibung der Achsen)
• Die Serien, aus denen die MPR-Bilder stammen
• Den Namen der Ansicht
Um eine einzelne Ansicht im Ansichtsfenster anzuzeigen, müssen Sie die gewünschte Ansicht aus dem MPR-Menü auswählen.
