MPR und zugehörige Werkzeuge
DeepUnity PACSonWEB enthält die folgenden erweiterten Bildwerkzeuge für Mehrschicht-Serien:
• Multiplanare Rekonstruktion
• Maximale Intensitätsprojektion
• Minimale Intensitätsprojektion
• Rekonstruktion des Multiprojektionsvolumens
|
WARNUNG |
|
|
MPR als Ergänzung
Alle diagnostischen und medizinischen Entscheidungen, die auf MPR-erzeugten Bildern basieren (MPR, MIP, MinIP, MPVR), sollten immer mit der Originalserie überprüft werden.
|
|
ACHTUNG |
|
|
MPR-Genauigkeit und -Auflösung
Die Genauigkeit der MPR-erzeugten Bilder hängt von der Qualität der Originalserie ab (Pixelabstand, Schichtstärke ...).
Die Bilder werden basierend auf den in der Originalserie verfügbaren Daten berechnet.
Lücken von Pixeldaten werden berechnet, um ein weiches Bild zu zeigen.
Es liegt in der Verantwortung des Benutzers, die Schichtstärke und den Pixelabstand aus der ursprünglichen Serie zu berücksichtigen.
Falls die Schichtstärke größer ist als der Pixelabstand, wird die Überlappung zwischen Schichten nicht berücksichtigt.
Der verwendete Pixelabstand wird basierend auf dem Bildstandort der ursprünglichen Bilder berechnet
Der Benutzer sollte sich der verlustbehafteten Datenvisualisierung bewusst sein, während er einen Patienten beurteilt und diagnostiziert.
Der Benutzer sollte sich auch bewusst sein, dass Serien, die beim Komprimieren Pixeldaten verloren oder eine ungeeignete Schichtstärke haben, nicht für die korrekte MPR-Erzeugung geeignet sind.
|
|
ACHTUNG |
|
|
|
MIP-, MinIP- und MPVR-Berechnungen
Bei der Verwendung von MIP-, MinIP- und MPVR-Berechnungen wird nur ein Pixel für die gesamte Stärke der Schicht angezeigt. Der Benutzer sollte wissen, dass aufgrund dieser Berechnungen nur selektive Daten angezeigt werden und dass es in seiner Verantwortung liegt, die Daten mit der Originalserie zu überprüfen.
|
|
Einschränkung |
|
|
Diese Funktionen werden auf mobilen Geräten nicht unterstützt.
|
Die Werkzeuge können nur für Bilder des folgenden Modalitätstyps aktiviert werden:
• CT
• MR
• NM
• PT / PET
• ST / SPECT

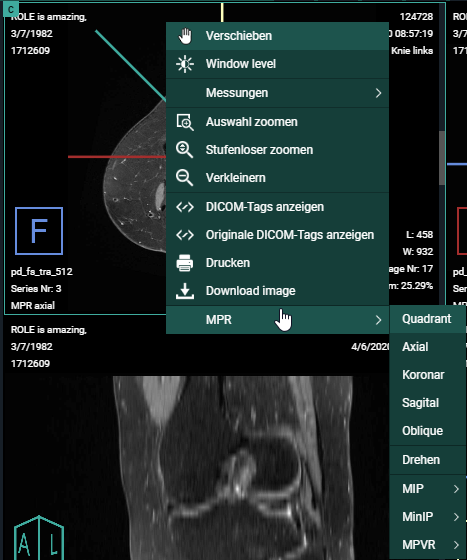

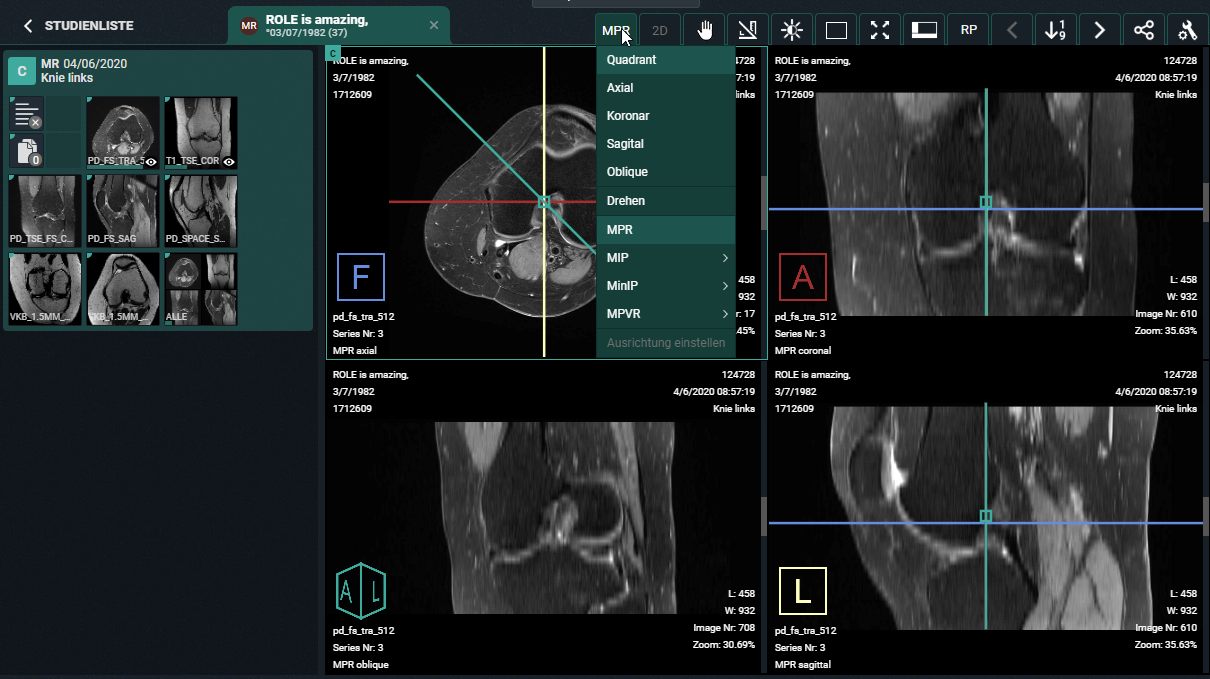

Wenn ein Ansichtsfenster mit einer solchen Serie ausgewählt wird, ist die Schaltfläche "MPR" in der Symbolleiste verfügbar. Bei einem Klick auf die Schaltfläche wird die vollständige Liste der MPR-Funktionen angezeigt
Das Menü „MPR“ ist auch mit einem Rechtsklick auf das Bild verfügbar.
Folgende Verknüpfungen stehen zur Verfügung:
MPR aktivieren/deaktivieren | STRG + M |
Show / Hide reference lines | STRG + X |
Falls MPR aktiv ist: MPR zurücksetzen auf ursprüngliche Ausrichtung, Zoomfaktor und Fensterebene zurücksetzen | Leertaste |
Ansichtsfenster nach links verschieben | Linke Pfeiltaste  |
Wenn eine Bildserie ausgewählt wird, die MPR nicht unterstützt, ist die Schaltfläche in der Symbolleiste ausgegraut und die Option "MPR" wird nicht im Kontextmenü angezeigt, wenn Sie mit der rechten Maustaste auf das Bild klicken.
Falls die MPR aufgrund unzureichender Speicherkapazität nicht erstellt werden kann, wird die folgende Meldung angezeigt.
Wichtig | |
 | Um verwendbare MPR-Daten erzeugen zu können, müssen die zugehörigen Bildserien die folgenden Bedingungen erfüllen: • Der Abstand zwischen jedem Satz aufeinanderfolgender Schichten ist gleich • Serie besteht aus 10 oder mehr Schichten • Serie besteht aus 10.000 oder mehr Schichten • Abstand zwischen den Schichten beträgt max. 10 mm • Alle Bilder innerhalb der Serie haben die exakt gleiche Ausrichtung • Quellbilder sind monochrom • Serien müssen 16-Bit-Bilder enthalten Wenn eine Bedingung nicht erfüllt ist, wird eine entsprechende Warnmeldung angezeigt. |
